Описание
Описание. Прямое проходное соединение предназначено для соединения двух гидравлических линий.
Обеспечивает надёжность и герметичность соединения.
Изготовлено из прочных материалов, устойчивых к высоким давлениям и коррозии.
Применяется в промышленных и мобильных гидросистемах.
Если вы хотите заказать фитинг из нержавеющей стали, пожалуйста, измените первые две цифры с 40.. на 41..
Характеристики

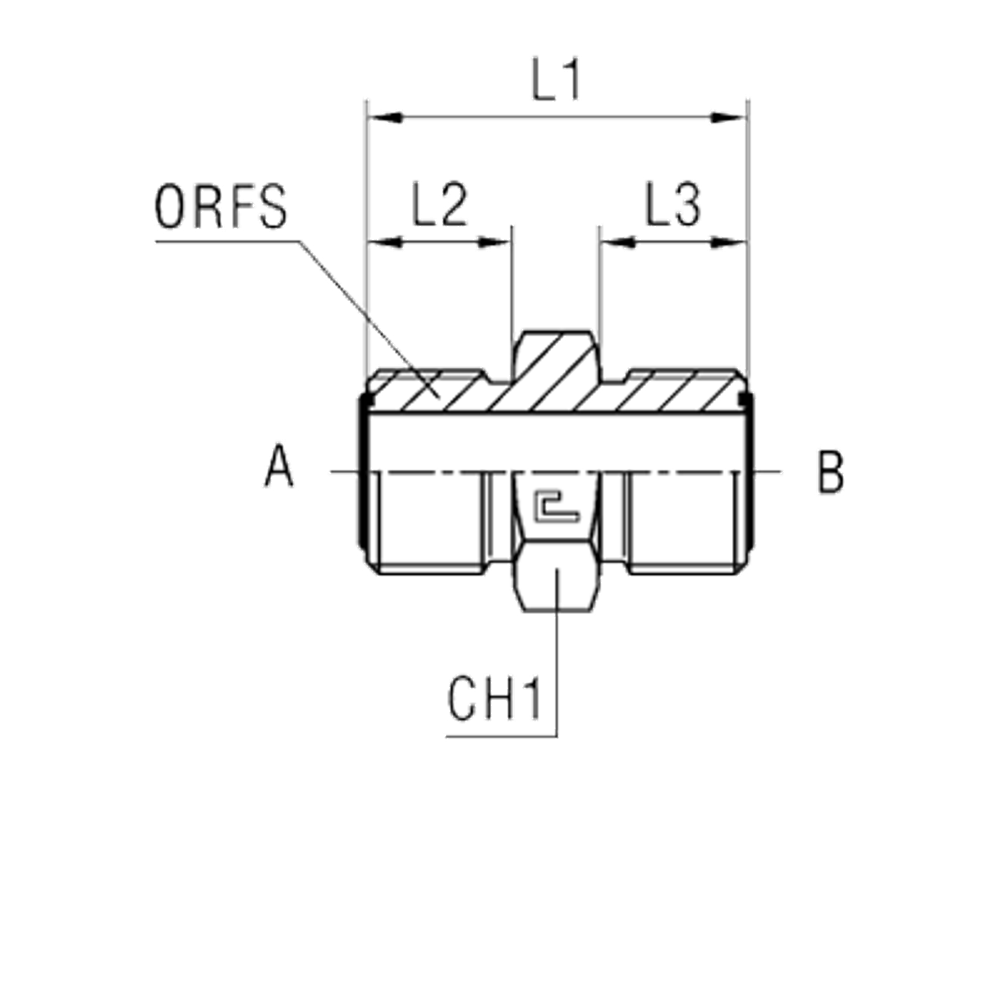

| Артикул | Бренд | CH1 | L1 (мм) | L2 (мм) | L3 | Ø трубы AM | Ø трубы AW | Ø трубы BM | Ø трубы BW | ORFS A | ORFS B | WP (bar) | Исполнение трубного соединения | резьба ORFS A | резьба ORFS B | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения |
| 401715 | CAST | 41 | 49 | 17,5 | 17 | 22-25 | 7/8-1 | 18-20 | 3/4 | 1 7/16-12 | 1 3/16-12 | 420 | прямой | 1 7/16-12 | 1 3/16-12 | UNF | UNF | Универсальная | Соединения 90° SAE-J1453 | проходной/адаптер |
Характеристики
Размер L1 (мм)
49
Серия
Универсальная
Размер L2 (мм)
17,5
Размер CH1
41
Размер L3
17
D трубы AW
7/8-1
D трубы BW
3/4
ORFS B
1 3/16-12
Размер резьбы 11
1 3/16-12
D трубы BM
18-20
ORFS A
1 7/16-12
D трубы AM
22-25
Размер резьбы 10
1 7/16-12
Стандарт трубных соединений
Соединения 90° SAE-J1453
Бренд
CAST
Тип трубного соединения
проходной/адаптер
Исполнение трубного соединения
прямой
Резьба трубного соединения 1
UNF
Резьба трубного соединения 2
UNF
Резьба трубного соединения/БРС 1
UNF
Резьба трубного соединения/БРС 2
UNF
Резьба ТС 1
UNF
Резьба ТС 2
UNF
